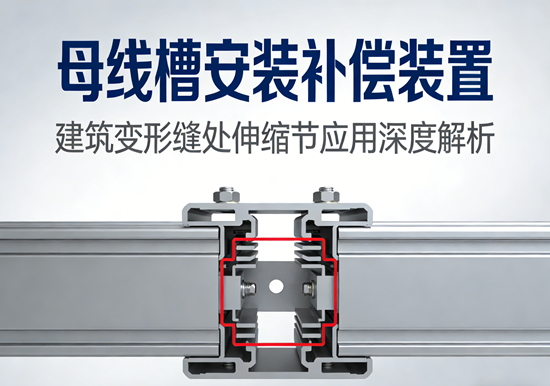

母线槽安装补偿装置：建筑变形缝处伸缩节应用深度解析

在现代建筑的电气工程中，密集型母线槽凭借其载流能力大、分接方便、维护成本低等优势，已然成为高层建筑、大型工厂以及商业综合体的输电“大动脉”。然而，作为一种刚性导体系统，母线槽在面对建筑物的“呼吸”与“运动”时，往往显得脆弱不堪。尤其是当母线槽跨越建筑物的变形缝(伸缩缝、沉降缝、防震缝)时，如果处理不当，轻则导致设备变形，重则引发电气事故。因此，在建筑变形缝处科学、规范地安装母线槽补偿装置——即伸缩节，是保障整个配电系统安全运行的“命门”所在。

一、 刚与柔的博弈：为何必须安装伸缩节?

建筑物并非静止不动的雕塑，而是一个随着环境温度变化、地基沉降以及风力荷载影响而产生微小位移的有机体。特别是在超高层建筑中，混凝土柱和钢梁在季节温差下的轴向伸缩量累积起来十分可观，而地震等不可抗力带来的瞬间位移更是破坏力惊人。

母线槽的外壳通常由铝合金或钢材制成，内部导体为铜材或铝材。这些金属材料虽然导电性能优异，但也遵循物理学的热胀冷缩定律。当母线槽直线敷设长度较长，或者跨越两个具有不同沉降特性的建筑单体时，如果强行采用“刚性连接”，不预留任何缓冲空间，后果将是灾难性的：

1. 应力破坏：建筑变形产生的剪切力会直接作用于母线槽的连接头。这种力量足以导致法兰螺栓松动，甚至撕裂外壳，破坏绝缘层。

2. 导体变形：内部的铜排如果受到过度挤压或拉伸，会发生弯曲或接触不良，导致接触电阻增大，进而引发过热、烧毁母线槽，甚至酿成火灾。

3. 功能失效：沉降缝处的错位一旦超过母线槽的极限承受能力，会导致母线槽整体断裂，造成大面积停电。

因此，伸缩节的存在，正是为了在“刚性的母线”与“柔性的建筑”之间建立一个“缓冲地带”，吸收热胀冷缩产生的位移量，化解建筑变形带来的机械应力。

二、 解构伸缩节：补偿装置的工作原理

母线槽专用的伸缩节，本质上是一个具备一定伸缩能力的滑动连接单元。它通常由一段特制的母线槽本体、导电排(铜排软连接或滑动触头)、固定端和滑动端组成。

其核心工作原理在于“以动制动”。伸缩节允许母线槽在轴向上有一定范围内的伸缩移动，同时保证电流的连续导通。优质的伸缩节设计，通常具备以下特性：

伸缩自如：能够补偿±50mm甚至更大的位移量(具体视建筑计算而定)。

低阻抗：在伸缩过程中，导体间的接触依然紧密，确保电压降维持在最低水平。

密封性：外壳设计有防尘防水的密封结构，防止在伸缩过程中灰尘或水汽进入影响绝缘。

三、 施工实战：变形缝处的安装关键点

理解了原理，落地执行才是关键。在建筑变形缝处安装母线槽伸缩节，绝非简单的“把设备接上去”，而是一项涉及精确测量、规范安装的系统工程。

1. 精确计算与定位

在施工前，技术人员必须依据建筑设计图纸，确认变形缝的宽度，并结合当地最大温差计算母线槽的伸缩量。伸缩节必须安装在变形缝的正上方，左右两侧的母线槽支架应分别固定，确保伸缩节处于“悬空”或“微支撑”的自由状态。切记，不可将伸缩节两端死死固定在同一根横担上，否则伸缩节将失去作用。

2. 预留间隙是核心

这是施工现场最容易出错的环节。许多安装工人在地面组装时，往往习惯将伸缩节拉直或顶死安装，这是绝对禁止的。

正确的做法是：根据现场环境温度和安装说明书，预留出相应的伸缩间隙。例如，在夏季高温安装时，应预留出受冷收缩的间隙;在冬季安装时，则应预留出受热膨胀的余量。只有保持这个初始间隙，当建筑变形发生时，伸缩节才有“呼吸”的空间。

3. 严谨的固定工艺

伸缩节通常分为“固定端”和“滑动端”。安装时，必须先将固定端与一侧母线槽牢固连接并锁死，然后再连接滑动端。滑动端的法兰螺栓不应拧得过紧，以不影响导体滑块移动为宜。同时，要检查伸缩节的导向滑轮或滑动槽是否顺畅，无卡阻现象。

4. 不可忽视的跨接接地

由于伸缩节存在活动的金属部件，其电气连续性往往被忽视。为确保安全，必须使用编织铜线或黄绿双色软线对伸缩节两端的金属外壳进行可靠的等电位联结(跨接接地)。这是防止产生悬浮电位、保障人身安全的重要防线。

四、 避坑指南：常见错误与隐患排除

在实际工程验收中，我们常能看到一些令人触目惊心的“伪安装”：

“画蛇添足”型：在伸缩节两端的母线槽上额外增加了刚性拉杆或支撑，试图追求“稳固”，结果直接锁死了伸缩功能，使伸缩节沦为普通的连接头，一旦建筑沉降，瞬间崩断。

“敷衍了事”型：不计算伸缩量，随意截断母线槽，导致伸缩节的伸缩行程无法覆盖建筑的变形幅度。

“防水缺失”型：在屋面或地下室等潮湿环境，未对伸缩节做特殊的防水处理，导致雨水渗入引发短路。

这些问题一旦形成隐蔽工程，后期整改成本极高。因此，监理单位和施工负责人需将变形缝处的伸缩节安装列为质量控制的红线点。

五、 结语

母线槽作为现代建筑的电力生命线，其安全稳定直接关系到整栋大楼的功能运作。在建筑变形缝处设置伸缩节，看似是一个微小的施工节点，实则体现了电气工程对物理规律的尊重，以及对安全冗余的考量。

“万丈高楼平地起，细微之处见真章。”只有重视伸缩节的选型与安装，科学计算、规范施工，才能让母线槽这一刚性的输血管道，在柔性的建筑躯体中从容应对岁月的变迁与环境的风雨，为建筑提供源源不断的、安全可靠的电能供应。这不仅是技术的胜利，更是工程责任的体现。
