我们所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。如今家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分为T568A标准以及T568B标准两种，我们的网线插座或网线水晶头都只可以在A和B中选择一种方式接线，如果一头接错就不会有反应。

A和B二者没有本质区别，只有颜色上的区别。各自的接线方法是：

T568A的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

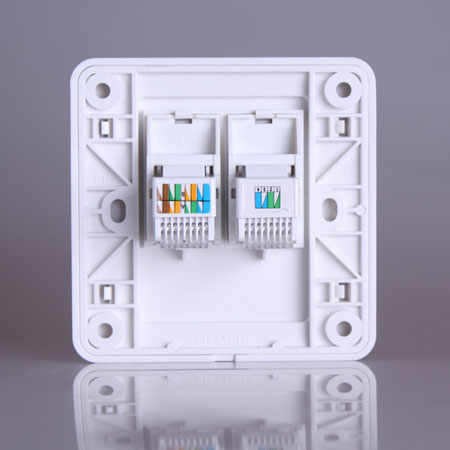

在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端和前端针脚的对应序号，且插座上的各种色标均十分清晰、极好辨认。在接线时，只须将双绞线中的各色线对打入对应色标的卡口就行。

步骤1：将墙内网线(或者槽线)，用专用的剥线钳或压线钳的剥线刀在离线头10厘米长左右(也可长一点，方便后面压线)的地方将网线表皮去掉(不要伤到金属线路)。

步骤2：分线，用打线钳逐根按进网线插座的金属卡槽内。

注意：

a.有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法分辨哪一根是白橙、白蓝、白绿、白棕。

b.每次分离后，先不要压线，等所有的线路都放置好，统一使用打线钳，逐根打线。

c.打线钳有内外之分，外侧较长，打下去后会切掉外侧多余的线路，所以，若不小心将外侧放在了网线插座的内侧就会裁断网线。

步骤3：把多余的线条剪掉后，将打好线的信息模块装到86盒面板上。好的网线插座后面还有护线卡，这样能保护轻微的拖拽网线时，不至于脱落。但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座时要小心，不要拽拉网线。

总结：看了以上小编为你介绍的墙壁网线插座接法有哪些的相关介绍，是不是觉得很简单，只要有工具，按照上面介绍的方法和图片一步步来，相信墙壁网线插座安装也不是那么难。
