奥帅出品:电热水器结构功能全解密

发布日期:2017年06月19日 来源:互联网 【字体: 】 浏览次数:
奥帅出品:电热水器结构功能全解密

结构图

奥帅出品:电热水器结构功能全解密

电热水器产品工作原理

储水式电热水器贮满水通电后,其内部的电热管将内胆内的水加热,当加热到所设定的温度时电路就会自动断开,电热管停止加热,整机处于保温状态。当内胆内水温降低到一定温度时,电热管便会再次通电加热,这种状态往复循环,使得电热水器始终有热水可用。

主要可分为水路和电路两部分

水路部分

进水通过安全阀单向(只可进水,不能出水)进入水箱内胆,下方进水口靠近水箱底部,其进水口上方有一挡板,使进入的冷水存在底部,防止冷水冲入上部影响热水水温,出水口在内胆上部,热水比冷水轻,在水的上部分,热水出水口也在此处,所以出水总是热的,要使热水流出,必须进入冷水,增加内胆内水压,热水才可以被挤流出。关闭进水口,即使内胆存满热水也不会流出。流出的高温热水,通过调节混水阀,使之出水温度适合使用要求。

电路部分

电路的主要作用是对冷水加热至设定温度。

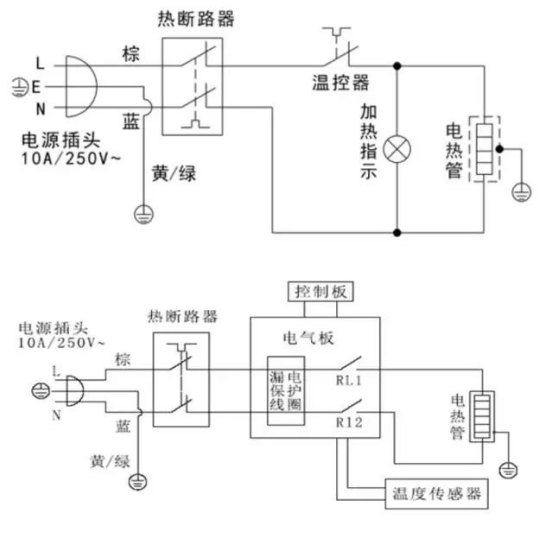

电热水器的加热通过电热管来进行,温度的设定则通过调节温控器来进行,电热水器将电能转换成热能,传给被加热的媒体(水),水达到预定温度时,温控器便会自动断电,停止加热。一段时间后,当水温比设定温度下降5℃左右时,温控器会重新工作,继续恢复加热至设定温度,如此反复工作。电气原理图见图。

奥帅出品:电热水器结构功能全解密

电热水器零部件工作原理

内胆

内胆是热水器的核心部件,直接影响热水器的安全性能、使用性能和工作寿命。

奥帅出品:电热水器结构功能全解密

镁棒

主要作用是保护电热棒,电加热棒在加热时容易与水里面的矿物质发生反应,从而减少加热棒的使用寿命。

奥帅出品:电热水器结构功能全解密

工作原理:由于镁的活性大于加热棒的铁或铜,所以通过镁棒的作用,使水里面的矿物质先和镁棒反应。镁是电化学序列中电位最低的金属,生理上无毒。因此,用来制成镁棒保护内胆十分理想。镁棒的大小直接关系到保护内胆时间的长短和保护效果的大小,镁棒越大,保护效果越好,保护时间越长。

防电墙

就是利用了水本身所具有的电阻(如国标规定自来水在15℃时电阻率应大于1300Ω),通过对热水器内通水管材质的选择(绝缘材料),管径和距离的确定形成“隔电墙”。当电热水器通电工作时,加热内胆的水即使有电,也会在通过“隔电墙”时被水本身的电阻衰减掉而达到将电隔离的目的,使热水器进出水两端达到几乎为零的电压和0.02mA/kw以下的极微弱电流。

安全阀

安全阀又称为逆止阀、单向阀、泄压阀等。

奥帅出品:电热水器结构功能全解密

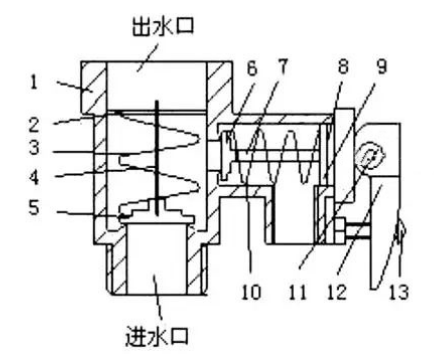

如上图,安全阀包含1:壳体,2:定位片,3:反向截止阀弹簧,4:反向阀芯,5:反向截止阀胶垫,6:安全阀胶垫,7:手动杆,8:密封圈,9:压力调节盘,10:安全阀弹簧,11:铆钉,12:手柄,13:安全螺钉。

我们能够看出,其实是包含左侧的逆止阀和右侧的安全阀两部分组合在一起,原理很简单,就是靠着内部的水压与弹簧弹力两者的平衡作用,达到恒定压强,单向流水的目的。逆止阀通过弹簧连接瓣膜卡在进水口处,我们都知道电热水器内胆中是不能没有水的,电热水器加热管在长时间干烧下就会寿命大减,所以若哪天停水了,内胆中的水也不会跑掉。并且加热时冷水也不会与热水互相混合,浪费电能。

安全阀处的瓣膜同样卡在出水口,当内部压力超过额定值(一般为0.75mpa),弹簧就会被压力压缩,瓣膜打开,里面有水流出减压,尤其是第一次刚用电热水器时很容易出现这样的情况,甚至水流不止,大家不要惊慌就行。

手柄与手动杆是连接的,瓣膜是套在手动杆上面的,能随着手动杆左右移动,不过这里需要给大家强调的是,一般情况下手柄被安全螺钉固定在壳体上,是不需要大家拧动的,更不可在加热的时候随意乱动,不过为了防止被水垢阻塞,最好的方式是每月将螺钉拧下,然后拉动1次,有水流出即为正常,清理内胆水垢的时候,也需要用到。

安全阀属于电热水器的配件,一般选购时都会赠送,不过我们也要仔细检查,看外表是否光滑、有无毛刺、破裂等现象,表面镀层不得有脱落现象,标志符号要求,与混水阀、内胆配合良好。

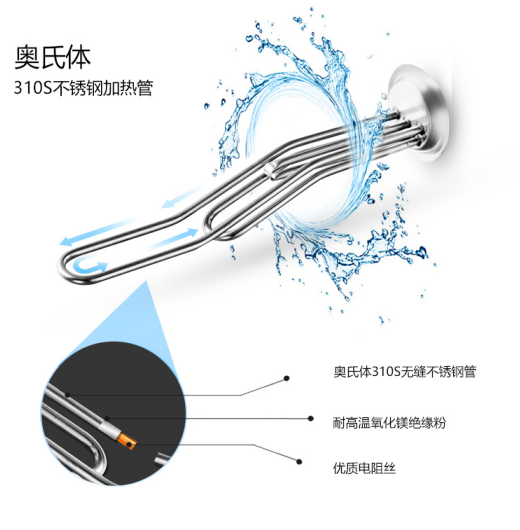

加热棒

电能→热能转化装置,主要用它来对水进行加热,其功率为1500W-3000W,主要由发热电阻丝,铜管或不锈钢管,导热绝缘介质氧化镁和接线端子构成。当通电时,电流使发热电阻丝发热,热量通过电加热器将储在内胆的水加热,电热管由三层构成,最里面为电阻丝,中间为耐高温绝缘氧化镁粉,外层为不锈钢管(英格莱800金属管能耐受1357-1385°C高温)。电阻丝为直接发热元件,耐高温绝缘镁粉起到在高温下绝缘作用,以保证电热管的安全性。

奥帅出品:电热水器结构功能全解密

控温器

工作原理:现用控温器均为液体膨胀式结构。利用液体有热胀冷缩的特性,控温器将特殊液体密封在探管和毛细管组成的密封腔中,探管插到待测温部位,当该处温度上升时探管内液体膨胀,并沿毛细管移动至末端,膨胀的液体使膜盒变型后推动触点,使电路断开,停止加热。调节控温器旋钮,也就是调节将触点断开的位移量,而此位移量与感测的温度成特定比例。当温度下降后,膨胀后的液体会逐渐缩小体积,触点又回复到导通状态,发热管重新开始加热,这就是控温器控制水温的原理。当内胆的温度达到设定值时,液态受热膨胀流过毛细管顶起杠杆板,金属片自然弹起,断开两极,停止加热。

超温保护器(热断路器)

原理是当内胆水温达到一定数值时,金属片受热变形向上弹,顶起绝缘顶杆,断开两极实现防超温保护。当双极断开需复位时,必须手动按下手动复位键,并用万用表测量两极是否相通。

漏电保护插头开关

原理是利用漏电开关内部装置,当电热水器有漏电或负载电流大过额定电流时会自动跳闸,切断电源,避免事故发生。

奥帅出品:电热水器结构功能全解密
